Тип MH/2S с ручной тележкой
Главная / Каталог / Цепные и канатные электротали MISIA / Электрическая цепная таль серии MH / Тип MH/2S с ручной тележкой
- Г/П от 125 кг до 2 тонн
- Стандартная высота подъема: 3 м
- Гальванически оцинкованная цепь класса DAT (G 80), соответствует EN 818-7
- Стандартная длина кабеля пульта управления: 2,5 м
- Источники питания: 380–415 В/50 Гц, 400–460 В/60 Гц
- Напряжение управления: 48 В
- Пластмассовый контейнер для цепи
- Компактный и прочный алюминиевый корпус, отлитый под давлением
- Коррозиестойкий электромагнитный тормоз
- Двухполюсный электродвигатель, класс изоляции F
- Эргономичный пульт управления
- Защита IP55
- Тележка с ручным передвижением
- Предохранительные выступы и резиновые амортизаторы
- Профиль колес подходит для ровных или суживающихся балок
| SWL г/П | Type Тип | Body size Размер корпуса | Standard Lift Стандартная высота подъема |
Sandard push button cord “L” Стандартная длина кабеля пульта управления L | Chain Цепь | Lifting speed Скорость подъема | Powersupply Источник питания | Lifting motor Двигатель подъема | Classification Классификация | Beam width Ширина балки | Min. radius curve Мин. радиус поворота | Test load Испытательная нагрузка | Weight with 3 m liftМасса с высотой подъема 3 м | Weight of additional meter of lift Масса дополнительного метра подъема | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diameter x falls Диаметр / кол-во веток цепи | Output Мощность | EDED | Std Стнд. | Opt Опц. | ||||||||||||||
| Kg | m | m | mm | n° | m/min. | kW | % | FEM | mm | mm | mm | Kg | Kg | Kg | ||||
| 125 | MH1SD/2S | A | 3 | 2,5 | 5 | 1 | 8/2 | 380-415V 50 Hz | 0,09/0,36 | 40 | 2m | 62- | -152 | 153^305 | 800 | 156 | 41 | 0,55 |
| 250 | MH3LD/2S | 3 | 2,5 | 5 | 1 | 5/1,25 | 0,09/0,36 | 40 | 3m | 62- | -152 | 153^305 | 800 | 313 | 41 | 0,55 | ||
| 250 | MH3SD/2S | 3 | 2,5 | 5 | 1 | 8/2 | 0,09/0,36 | 40 | 1Am | 62- | -152 | 153^305 | 800 | 313 | 41 | 0,55 | ||
| 500 | MH5LD/2S | 3 | 2,5 | 5 | 1 | 5/1,25 | 0,18/0,75 | 40 | 1Am | 62- | -152 | 153^305 | 800 | 625 | 41 | 0,55 | ||
| 500 | MH5SD/2S | 3 | 2,5 | 5 | 1 | 8/2 | 0,18/0,75 | 40 | 1Am | 62- | -152 | 153^305 | 800 | 625 | 41 | 0,55 | ||
| 1000 | MH10LD/2S | 3 | 2,5 | 5 | 2 | 4/1 | 0,18/0,75 | 40 | 1Am | 80- | -203 | 204^305 | 900 | 1250 | 48 | 1,1 | ||
| 1000 | MH10SD/2S | B | 3 | 2,5 | 7 | 1 | 8/2 | 0,45/1,90 | 30 | 1Am | 80^203 | 204^305 | 900 | 1250 | 70 | 1,1 | ||
| 2000 | MH20LD/2S | 3 | 2,5 | 7 | 2 | 4/1 | 0,45/1,90 | 30 | 1Am | 106^203 | 204^305 | 1000 | 2500 | 80 | 2,2 | |||

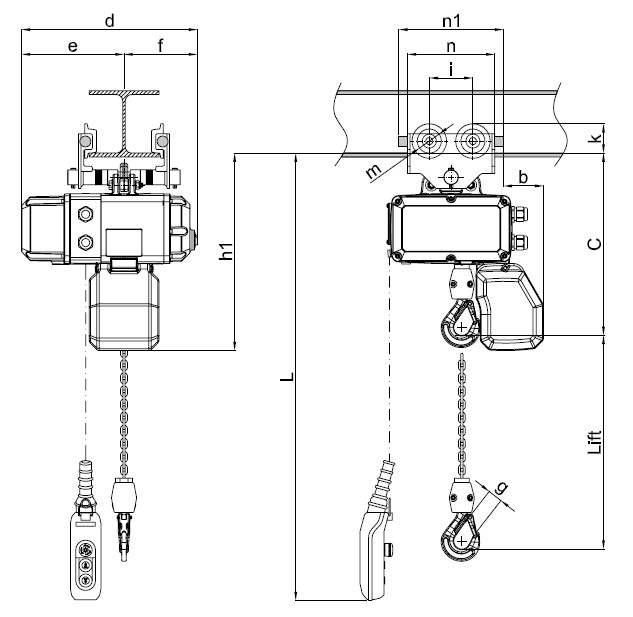

| SWL Г/П | Type Тип | Minimum headroom C Минимальный габаритный размер C | Dimensions Размеры | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | d | e | f | g | h1* | i | m | n | n1 | k | |||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| 125 | MH1SD/2S | 425 | 92 | 404 | 235 | 169 | 25 | 460 | 100 | 55 | 200 | 240 | 67 |
| 250 | MH3LD/2S | 425 | 92 | 404 | 235 | 169 | 25 | 460 | 100 | 55 | 200 | 240 | 67 |
| 250 | MH3SD/2S | 425 | 92 | 404 | 235 | 169 | 25 | 460 | 100 | 55 | 200 | 240 | 67 |
| 500 | MH5LD/2S | 425 | 92 | 404 | 235 | 169 | 25 | 460 | 100 | 55 | 200 | 240 | 67 |
| 500 | MH5SD/2S | 425 | 92 | 404 | 235 | 169 | 25 | 460 | 100 | 55 | 200 | 240 | 67 |
| 1000 | MH10LD/2S | 500 | 69 | 404 | 235 | 169 | 25 | 498 | 120 | 78 | 246 | 286 | 87 |
| 1000 | MH10SD/2S | 462 | 117 | 452 | 236,5 | 186,5 | 25 | 555 | 120 | 78 | 246 | 286 | 87 |
| 2000 | MH20LD/2S | 555 | 117 | 452 | 236,5 | 186,5 | 34 | 560 | 132 | 80 | 276 | 316 | 94 |
|
* Short type chain container (up to 11 m chain) / Контейнер короткого типа (длина цепи до 11м) |
