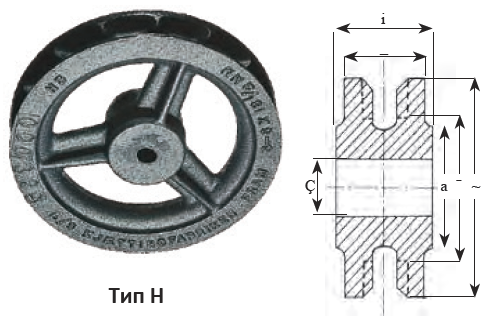

Приводные блоки для цепей DIN 766
Главная / Каталог / Грузовые цепи / стропы цепные и компоненты: классы стали 8, 10, 12, AISI 316 стропы из стального каната / приводные цепи и блоки / Приводные цепи и блоки / Приводные блоки / Приводные блоки для цепей DIN 766
| Рабочая нагрузка т | Тип | Для цепи диаметром мм | a мм | h мм | B мм | Количество зубцов | D мм | L мм | d мм |
|---|---|---|---|---|---|---|---|---|---|
| 0,75 | Н 1 | 5 и 6x18,5 | 80 | 59 | 38 | 5 | 32 | 42 | |
| 2,50 | Н 2 | 5 и 6x18,5 | 160 | 142 | 32 | 12 | 50 | 40 | |
| 3,00 | Н З | 5 и 6x18,5 | 205 | 177 | 35 | 15 | 57 | 47 | 14 |
| 5,30 | Н 4 | 5 и 6x18,5 | 260 | 237 | 36 | 20 | 70 | 60 | 18 |
| 5,50 | Н 5 | 5 и 6x18,5 | 300 | 270 | 34 | 23 | 57 | 42 | 18 |
| 10,00 | Н 6 | 5 и 6x18,5 | 365 | 345 | 35 | 29 | 90 | 53 | 18 |
| 14,00 | Н 7 | 5 и 6x18,5 | 445 | 425 | 42 | 36 | 87 | 63 | 20 |
| 29,00 | Н 8 | 5 и 6x18,5 | 610 | 580 | 42 | 49 | 90 | 85 | 20 |
| Н 36* | 7 и 8x24,0 | 580 | 550 | 44 | 36 | 90 | 60 |
