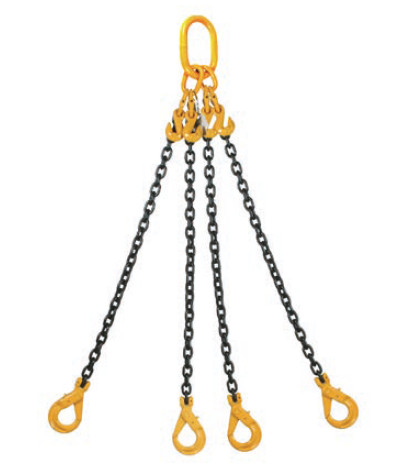

4- ветвевые цепные стропы
Главная / Каталог / Грузовые цепи / стропы цепные и компоненты: классы стали 8, 10, 12, AISI 316 стропы из стального каната / приводные цепи и блоки / Ветвевые цепные стропы-, 8- 10- и 12 класса стали а также из нержавеющей кислотостойкой стали / Цепные стропы класс стали 8 / 3- и 4- ветвевые цепные стропы / 4- ветвевые цепные стропы
- стандартные стропы с самозащелкивающимся крюком или с крюком с предохранителем
- также другие концевики, например, литой крюк или скоба
- стропы оснащены биркой с маркировкой ЕС
- обработка поверхности − окраска
- коэффициент запаса прочности 4 : 1
- не подвергать термообработке
- 2 последние цифры кода изделия являются кодом длины, заказывая, например, 10 мм 4-ветвевой строп длиной 3 м с самозащелкивающимся крюком, код изделия будет NKV10403. Если на строп нужен укорачивающий крюк, код изделия будет NKV10403L.
- Внимание! Рабочая длина ветви стропа (L1) указана на рисунке. На заказ стропы с другими рабочими длинами.
|
Диаметр звена цепи |
Раб. нагрузка угол м/у ветв. |
Раб. нагрузка угол м/у ветв. |
Самозащёл-кивающиеся крюки |
Самозащелк. + укорачив. крюки |
Крюки с предохрани- телем |
Крюки с предохранит. + укорачив. |
|---|---|---|---|---|---|---|
|
6 |
2,36 |
1,70 |
NKV06401 |
NKV06401L |
NKS06401 |
NKS06401L |
|
7 |
3,15 |
2,24 |
NKV07401 |
NKV07401L |
NKS07401 |
NKS07401L |
|
8 |
4,25 |
3,00 |
NKV08401 |
NKV08401L |
NKS08401 |
NKS08401L |
|
10 |
6,70 |
4,75 |
NKV10401 |
NKV10401L |
NKS10401 |
NKS10401L |
|
13 |
11,20 |
8,00 |
NKV13401 |
NKV13401L |
NKS13401 |
NKS13401L |
|
16 |
17,00 |
11,80 |
NKV16401 |
NKV16401L |
NKS16401 |
NKS16401L |
|
20 |
26,50 |
19,00 |
NKV20401 |
NKV20401L |
NKS20401 |
NKS20401L |
|
22 |
31,50 |
22,40 |
NKV22401 |
NKV22401L |
NKS22401 |
NKS22401L |
|
26 |
45,00 |
31,50 |
NKV26401 |
NKV26401L |
NKS26401 |
NKS26401L |
|
32 |
67,00 |
47,50 |
- |
- |
NKS32401 |
NKS32401L |
Под заказ до 210 т
